Centri di tornitura CNC - Biglia B750 Y

Con un rigido carro a guide piane su turcite, delle corse rispettivamente di 305 mm per l’asse X, 860 mm per l’asse Z, 140 mm per l’asse Y, integrazione con asse C (asse di gestione rotazione a gradi del mandrino portapezzo), un mandrino principale da 3500 RPM, una rigida contropunta, una innovativa torretta con 16 posizioni utensile, i vari motorizzati assiali/radiali da 6000 RPM e l’innovativo software di programmazione fanuc manual guide la macchina risulta essere estremamente rigida, veloce e versatile.

L’impianto di adduzione liquido refrigerante ad alta pressione attraverso la torretta, ci permette di effettuare barenature e forature profonde, sia con i classici portabareni che con gli utensili motorizzati, in tutta sicurezza.

La macchina dispone di una valida simulazione grafica 3D, che risulta essere estremamente valida per analizzare l’esecuzione pezzo nonché gli eventuali ingombri.

Con questa macchina polifunzionale siamo in grado di ridurre al minimo il numero delle fasi di esecuzione del particolare, oltre alla tornitura si possono eseguire fori-filetti-lamature-cave in tolleranza sia radiali che assiali producendo così particolari esenti da errori di riposizionamento.

Con questo gioiellino di tecnologia siamo molto competitivi anche nelle lavorazioni che non comprendono la classica-semplice tornitura.

Riepilogo dati tecnici:

  • Corse assi: X/Z /Y/B 305/860/140
  • Diametro autocentrante: 315 mm
  • Passaggio barra: 80 mm
  • Potenza max. mandrino: 15/22 Kw (cambio gamma elettronico)
  • Coppia max. mandrino: 398/700 Nm (cambio gamma elettronico)
  • Velocità rotazione mandrino: 3500 RPM
  • Potenza max. motorizzati: 10/17.5 Kw
  • Presetting per un rapido e preciso azzeramento degli utensili.
  • Coppia max. motorizzati: 32/56 Nm
  • Velocità rotazione motorizzati: 6000 RPM
  • N° posizioni disponibili sulla torretta: 16
  • Adduzione acqua attraverso mandrino: 25 Bar
  • Adduzione acqua esterna mandrino

Breve descrizione delle principali opzioni

  1. Asse C : Opzione con la quale alla fine della tornitura del pezzo, senza la necessità di utilizzare altri macchinari si possono effettuare fori/filetti e fresature, sia assiali che radiali con la massima precisione, il tutto dovuto al fatto che non si è dovuto incorrere nel tipico errore da riposizionamento.

  2. Asse Y: Opzione indispensabile per l’esecuzione di cave con tolleranze ristrette, oppure esecuzione di esagoni o ripiani fresati sia in posizione radiale che in posizione assiale.

  3. Utensili Motorizzati: Indispensabili per l’esecuzione di tutte le lavorazioni sopra citate.

Biglia B750 Y
Centri di tornitura CNC Biglia B750 Y

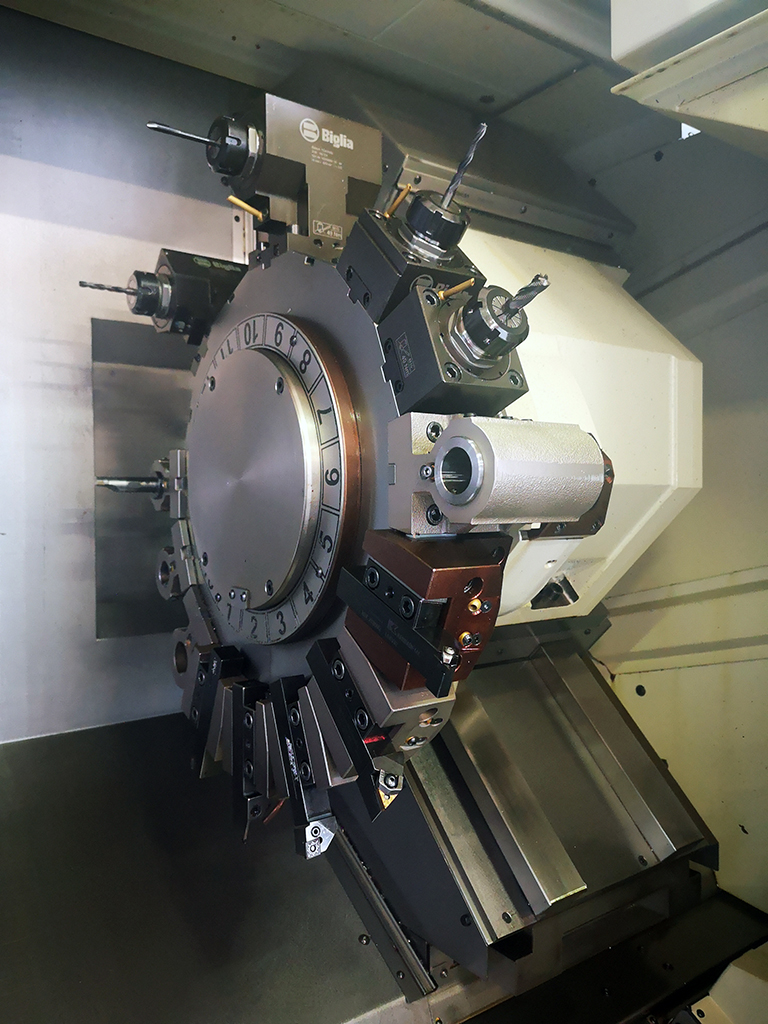

Biglia B750 Y - torretta 16 postazioni più asse Y
Biglia B750 Y - torretta 16 postazioni più asse Y
